En las plantas de procesamiento, almacenamiento y manipulación de materiales a granel, el uso eficiente del espacio físico condiciona el rendimiento operativo. Cuando la distribución de planta no permite instalar líneas horizontales o rampas de suave inclinación, elevar eficientemente toneladas de material seco por hora se convierte en un reto de ingeniería.

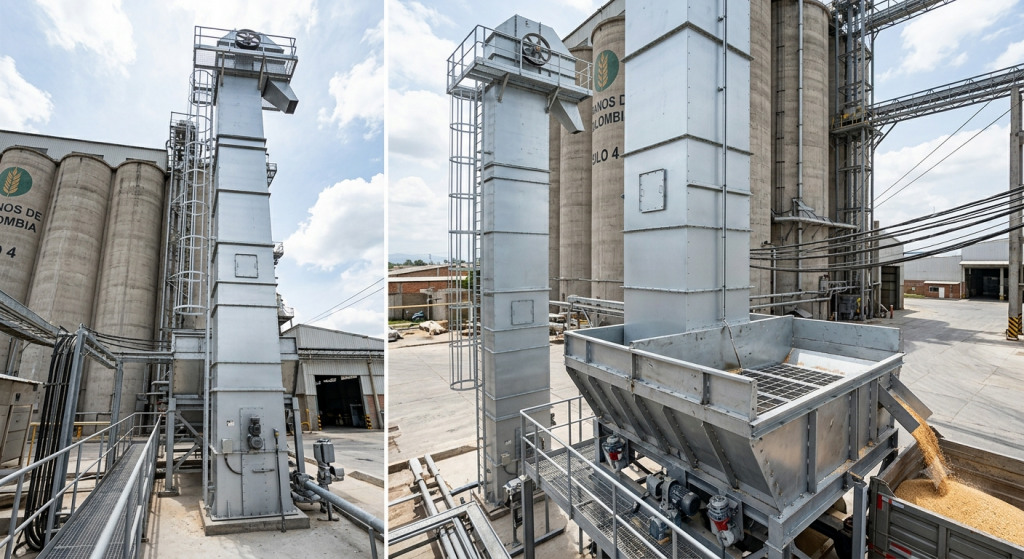

En este escenario, los elevadores de cangilones representan la solución óptima para el transporte vertical continuo de materiales a granel, permitiendo mover insumos como granos, minerales, cemento, fertilizantes o derivados agrícolas en un flujo constante, limpio y con una huella de carbono e instalación reducida.
¿Qué es un elevador de cangilones y cómo funciona?
Un elevador de cangilones es un sistema de transporte mecánico vertical diseñado para mover materiales a granel de forma continua. Se compone de una estructura cerrada (mangueta o caña), una correa o cadena de tracción accionado por poleas/catalinas superior e inferior, y una serie de recipientes fijados a intervalos regulares: los cangilones industriales.
El principio de funcionamiento es sencillo pero riguroso:
- Alimentación (Pie): El material ingresa a la parte inferior (bota o pie del elevador) mediante carga directa o por dragado.
- Elevación: Los cangilones recogen el material e inician el ascenso accionado por la correa o cadena.
- Descarga (Cabezal): Al llegar al polea superior, el material es descargado hacia la tolva o ducto de salida por acción centrífuga, por gravedad o de forma continua.
Criterios de Selección: ¿Cuándo usar elevadores de cangilones?
No todas las plantas requieren la misma configuración de transporte. Los elevadores de cangilones ofrecen ventajas sustanciales bajo los siguientes escenarios operativos:
1. Limitación crítica de espacio horizontal
Las bandas transportadoras inclinadas estándar requieren un ángulo máximo de inclinación (usualmente entre 15° y 22°, dependiendo del ángulo de reposo del material) para evitar que el producto resbale hacia atrás. Para alcanzar una altura de 20 metros, una banda inclinada requeriría una longitud lineal superior a los 60 metros.
Un elevador de cangilones opera a 90° (completamente vertical) o con inclinaciones muy pronunciadas, ocupando únicamente el área de su base (pocos metros cuadrados).
2. Transporte de materiales abrasivos, calientes o densos
El manejo de graneles en sectores como la minería, cementera o fertilizantes expone a los equipos a desgaste acelerado. Los elevadores de cangilones permiten adaptar los recipientes con materiales de alta resistencia (como acero estampado, hierro dúctil o polietileno de alta densidad – HDPE) para responder a condiciones extremas.
3. Necesidad de confinamiento del material
Para polvos finos o materiales que generan emisiones fugitivas (como harina, cemento o productos químicos), el diseño cerrado del elevador evita pérdidas de producto y contaminación ambiental en el área de trabajo.
Tipos de descargas en elevadores de cangilones
La naturaleza del producto transportado determina el diseño y la velocidad del elevador:
| Tipo de Descarga | Velocidad de Operación | Tipo de Material Ideal |
| Centrífuga | Alta velocidad | Materiales de libre flujo, pequeños o granulados (granos, carbón, químicos). |
| Continua | Baja velocidad | Materiales frágiles, aireados o con pedazos grandes donde debe evitarse el impacto. |
| Positiva / Gravitacional | Baja velocidad | Materiales húmedos, pegajosos o que tienden a apelmazarse en el fondo del cangilón. |
Factores clave para seleccionar los componentes
El desempeño de un elevador no depende únicamente de la estructura externa, sino de la compatibilidad técnica de sus elementos internos:
- Tipos de Cangilones: Dependiendo del uso, se seleccionan cangilones en polietileno (HDPE), nylon, poliuretano o acero. Para la industria alimentaria y agrícola, los cangilones de HDPE evitan la chispa por fricción y reducen el peso total sobre la correa.
- Banda o Correa de Tracción: Debe contar con la resistencia a la tensión (PIW / EP) adecuada, además de propiedades antiestáticas, de resistencia a aceites o altas temperaturas según la aplicación.
- Sistemas de Monitoreo e Inspección: Para prevenir fallas catastróficas, atascos o incendios por fricción en las correas, es fundamental implementar sensores de desalineación, velocidad e inclinación.
Optimice su sistema de transporte vertical con CLIENSA
El diseño y mantenimiento de los elevadores de cangilones exige productos con especificaciones exactas para asegurar la continuidad de su línea productiva. Una mala elección en el tipo de cangilón o en la tensión de la correa puede derivar en paradas no programadas y sobrecostos operativos.
En CLIENSA, respaldamos a la industria colombiana con soluciones especializadas para el manejo de materiales a granel, distribuyendo cangilones industriales de alta durabilidad de marcas líderes como 4B y componentes integrales de transporte.
¿Requiere evaluar la sustitución de cangilones, sensores de monitoreo o correas para sus elevadores? Contacte hoy mismo con el equipo de asesores técnicos de CLIENSA para recibir acompañamiento personalizado y asegurar el óptimo rendimiento de sus instalaciones.
FAQ
¿Cuál es la diferencia entre un elevador de cangilones y una banda transportadora inclinada?
La principal diferencia radica en el ángulo de elevación y el espacio requerido. La banda inclinada transporta material en ángulos reducidos (hasta ~20°), requiriendo un gran desarrollo horizontal, mientras que el elevador de cangilones trabaja en ángulo de 90° (vertical), minimizando el área ocupada en la planta.
¿Qué materiales se pueden transportar con elevadores de cangilones?
Se pueden transportar prácticamente todos los materiales a granel secos o semisecos, tales como cereales, semillas, alimento concentrado, minerales, cemento, cal, arena, fertilizantes y productos químicos en polvo o pellets.
¿Por qué elegir cangilones de plástico/HDPE en lugar de metálicos?
Los cangilones de polietileno de alta densidad (HDPE) son más livianos, lo que reduce el consumo de energía y la tensión sobre la correa. Además, no generan chispas mecánicas (reduciendo el riesgo de explosión por polvo combustible), ofrecen alta resistencia al impacto y no se corroen.
